8-канальный детектор отбоя (телефонный отбойник) ICON BTD8 преобразует сигнал "занято" в телефонной линии в разрыв шлейфа проводов или смену полярности, что офисная телефонная станция понимает как сигнал отбоя. Отбойник нужен для правильной работы мини-АТС при установлении транзитных соединений: переадресации внешнего входящего вызова на городской или мобильный номер, работы автосекретаря DISA и других случаев. Без детектора разрыв подобных соединений возможен только по таймеру, который может достигать десятков минут, что приводит к длительной неоправданной занятости внешних телефонных каналов.

Технические характеристики 8-канального детектора отбоя ICON BTD8

У модели ICON BTD8 следующие технические параметры:

• Количество каналов - 8;
• Собственное вносимое сопротивление - не более 100 Ом;
• Время неактивности после снятия трубки - настраивается (по умолчанию 15 с);
• Время реакции на появление сигнала "занято" - настраивается (по умолчанию 5 с);
• Тип реакции - переполюсовка или размыкание шлейфа;
• Обнаруживаемая частота занятости - настраивается (заводская установка 425 Гц);
• Питание от внешнего источника 9В;
• Габаритные размеры - 430х205х44 мм.

Отличия 8-канального отбойника ICON от младших моделей

• Устройство BTD8 имеет другой форм-фактор и предназначено для установки в 19' стойку;
• Выбор типа сигнала занятости и реакции происходит путем программирования с помощью компьютера;
• Подключение к ПК осуществляется через последовательный порт RS232;
• Подключение телефонных каналов осуществляется 25-парным кабелем с разъемом AMPHENOL.

Рекомендации по применению детектора отбоя ICON BTD8

Рекомендуем применять 8-канальный детектор отбоя ICON BTD8 на внешних аналоговых линиях офисных АТС с числом каналов свыше четырех. Данная модель может также использоваться на внутренних линиях (например, между УАТС и включенным в нее шлюзом IP-телефонии).

Установка и подключение 8-канального детектора отбоя ICON

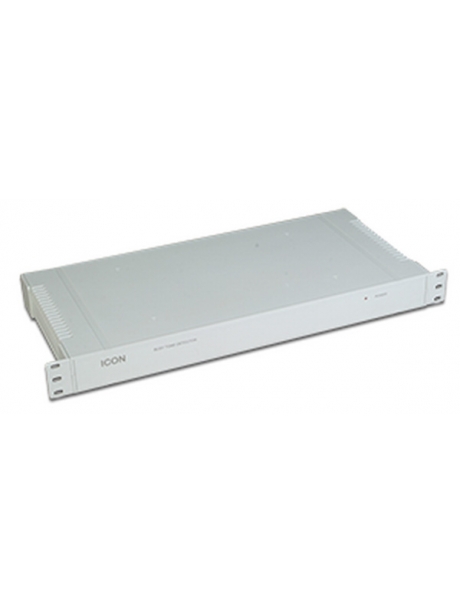

Детектор отбоя ICON BTD8 выполнен в корпусе для установки в 19' стойку. На задней стенке устройства размещены разъемы COM-порта RS-232, питания и разъем для подключения линейного кабеля. На передней панели находится индикатор включения питания. Подключение прибора к линиям обеспечивается 25-парным кабелем с разъемом AMPHENOL. Порядок программирования и пользования прибором изложен в техническом описании и инструкции по эксплуатации.

На плате BTD8 каждый канал имеет свой светодиод, отражающий состояние канала

• В неактивном состоянии – вспышки длительностью 0.02 с с паузами 0.98 с;
• После появления тока в линии и до истечения периода неактивности – вспышки длительностью 0.15 с с паузами 0.15 с;
• По истечении времени неактивности светодиод включен, если был обнаружен тональный сигнал занятости, и выключен в другом случае).

Предлагаем посмотреть все модели детекторов отбоя, чтобы выбрать лучший вариант и купить с доставкой в вашем городе.
